產品型號：Z-3000、Z-3001、Z-3002、Z-3003、Z-3004、Z-3005、Z-3006面板式流量計廠家性能參數表，工作原理與量程，安裝尺寸圖紙與接線，測量與故障作用，如果您對型號、價格選型與樣本說明書手冊感興趣，請聯系我們?。?！
產品報價：
免費咨詢：0517-83309857
發郵件給我們：[email protected]
Z-3000、Z-3001、Z-3002、Z-3003、Z-3004、Z-3005、Z-3006面板式流量計也屬轉子或稱浮子)流量計，測量管選用優質透明有機玻璃。主要應用于凈水處理及環保工程配套，也可用于化工、石油、輕工、醫藥、化肥、食品、造紙及科學研究等部門，用來測量液體單相非脈動的流量。
面板式流量計具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連接方便等特點。
精 確 度 | ±4%FS | ||||||||||||
重復度 | ±0.25%FS | ||||||||||||
最大壓力 | 1MPa/150psig (耐更高壓力需定做) | ||||||||||||
最高溫度 | 60℃/176oF | ||||||||||||
基本材質 | Acrylic(有機玻璃) | ||||||||||||
浮球材質 | 316（不銹鋼） | ||||||||||||
導桿材質 | 316（不銹鋼） | ||||||||||||
固定螺釘材質 | 銅 | ||||||||||||
管外接材質 | UPVC,ABS(無毒)，（也可定做不銹鋼或銅鍍鎳） | ||||||||||||
上下支承套 | F46 | ||||||||||||
O形密封圈 | 硅橡膠或氟橡膠 | ||||||||||||
※ 本公司可按照客戶要求定做，各種不同介質或流量范圍或不同連接尺寸及材質的轉子流量計，
也可按客戶要求定牌或來樣加工。

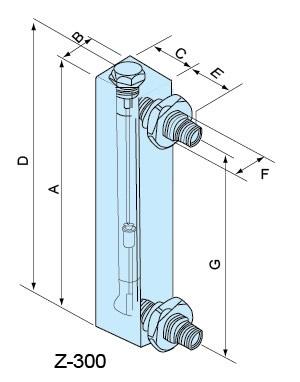

型號 | 尺寸（mm） | ||||||
A | B | C | D | E | F | G | |
Z-3000 | 206 | 34 | 40 | 215 | 31 | 20 | 165 |
Z-3001 | |||||||
Z-3002 | |||||||
Z-3003 | 220 | 41 | 45 | 233 | 47 | 33 | 165 |
Z-3004 | |||||||
Z-3005 | 240 | 44 | 50 | 253 | 47 | 33 | 175 |
Z-3006 | |||||||
型號 | 測量范圍 | 螺紋 | 重量 | 精度 | 工作壓力 | 溫度 | ||
GPM | LPM | LPH | ||||||
Z-3000 | 0.03~0.35 | 0.1~1.4 | 10~100 | G1/2" | 0.4 | ±5% | ≤0.6 | ≤55 |
Z-3001 | 0.2~2 | 1~7 | 50~500 | |||||
Z-3002 | 0.5~5 | 1.8~18 | 120~1200 | |||||
Z-3003 | 2~10 | 5~40 | 300~2400 | G3/4" | 0.6 | |||
Z-3004 | 2~16 | 10~60 | 500~3500 | |||||
Z-3005 | 4~24 | 20~100 | 600~6000 | G1" | 0.07 | |||
Z-3006 | 5~35 | 30~130 | 1400~7000 | |||||
