不過作為塑料浮子流量計的刻度,是生產廠在本廠條件下用近于理想流體的水和干燥空氣作介質標定得到的。因此在流量計的使用現場,出現以下兩種情形是不可以直接使用它的刻度值的:一是測量介質不是水跟空氣;二是測量介質雖然是水和空氣,但其狀態(溫度、壓力)跟刻度狀態不一樣。若此在使用該流量計時,為獲得準確測量結果,就需要把刻度值進行修正。
浮子流量計讀數
在談及塑料浮子的讀數之前我們首先要普及一下浮子流量計其實不光是單純的可以測量瞬時流量,可以通過電子數顯的方式或者是指針顯示的方式達到累計流量的顯示。當然,所指的浮子讀數大多數情況說的是測量瞬時值的流量讀數。
怎么讀數/刻度

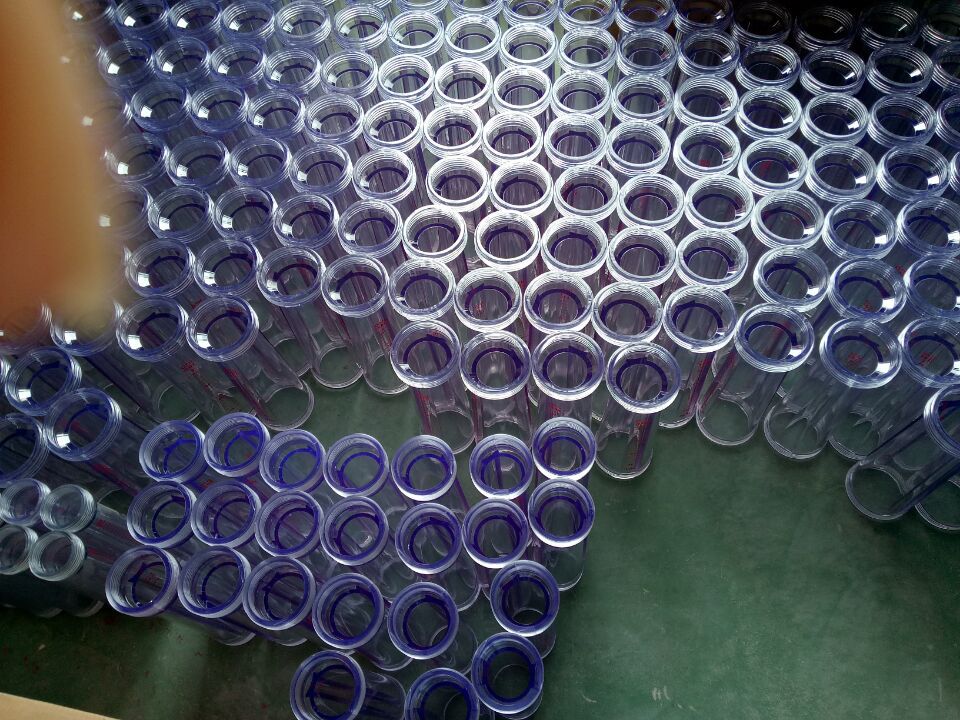

我們以最常用的塑料浮子來舉例:由于玻璃轉子流量計結構組成原理上,玻璃管和浮子這兩點對讀數來說是很重要的,玻璃管上標有刻度值,所以也稱為流量刻度管。浮子的種類可能有好幾種,一般來說都是轉子流量計讀數都是讀取橫加面積最大的位置。
不論浮子流量計是什么類型,數值應與浮子的最大橫截面積相對就行。浮子流量計主要是由一根自下而上擴大的錐形玻管,跟一只隨流體流量大小上下移動的浮子構成。當流體自下而上流經錐管時,流體動能在浮子上產生的升力S和流體的浮力A會讓浮子上升,當升力S跟浮力A之和等于浮子自身的重力G時,浮子就會處于平衡,穩定在某一高度位置上,此時錐管上的刻度指示就代表流體的流量值。
但是在塑料浮子流量計上讀出的數據只是瞬時流量,要么是體積流量,要么是質量流量。若是為質量流量,那么先要換算為體積流量(單位m3/s),然后再根據浮子子流量計的口徑用體積流量除以橫截面積就能夠估算出來(注意:這里之所以說是估算,是因為橫截面積不是線性的)。
